Solárny regulátor CS 1.2

Solárny regulátor CS 1.2 je najjednoduchší solárny regulátor. Obsahuje dve základné schémy zapojenia solárneho systému. Používa sa pri solárnych systémoch na ohrev pitnej vody, kde riadi ohrev spodného výmenníka tepla v zásobníku teplej pitnej vody, prípadne dohrev horného výmenníka konvenčným zdrojom tepla.

Technické údaje:
Vstupy - pre 4 teplotné snímače Pt1000 - snímač 1 - napr. snímač kolektora
     - snímač 2 - napr. snímač zásobníka dole
     - snímač 3 - napr.snímač zásobníka hore
     - snímač 4 - napr. snímač pre meranie množstva vyrobeného tepla
Výstupy - 2 x polovodičové relé
Zásobovanie elektrickou energiou - 100 ..... 240 V
Celkový inštalovaný výkon - 4 (2) A
Druh ochrany - IP 20

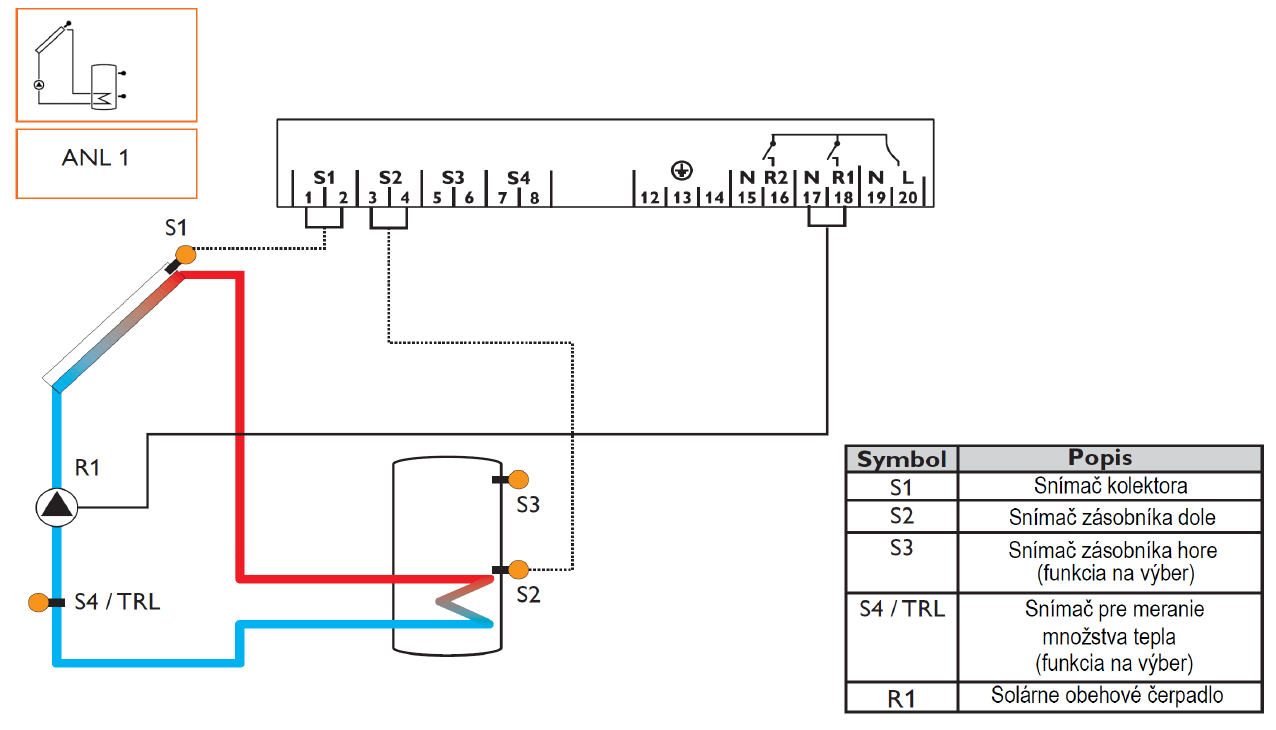

Schéma zapojenia č. 1:

Solárny systém na ohrev teplej pitnej vody s bivalentným zásobníkom tepla, pričom solárny systém je napojený na spodný výmenník tepla v zásobníku. Ak je teplotný rozdiel medzi kolektorovým snímačom S1 a snímačom v zásobníku S2 väčší alebo rovný nastavenej hodnote pre spínací teplotný rozdiel, zapne sa obehové čerpadlo R1 a zásobník sa dobíja do dosiahnutia vypínacieho teplotného rozdielu alebo do max. teploty v zásobníku. Snímač S4 môžeme využiť na meranie množstva vyrobenej tepelnej energia solárnym systémom.

Snímač S4 /
TRL môžeme podľa výberu použiť na meranie množstva

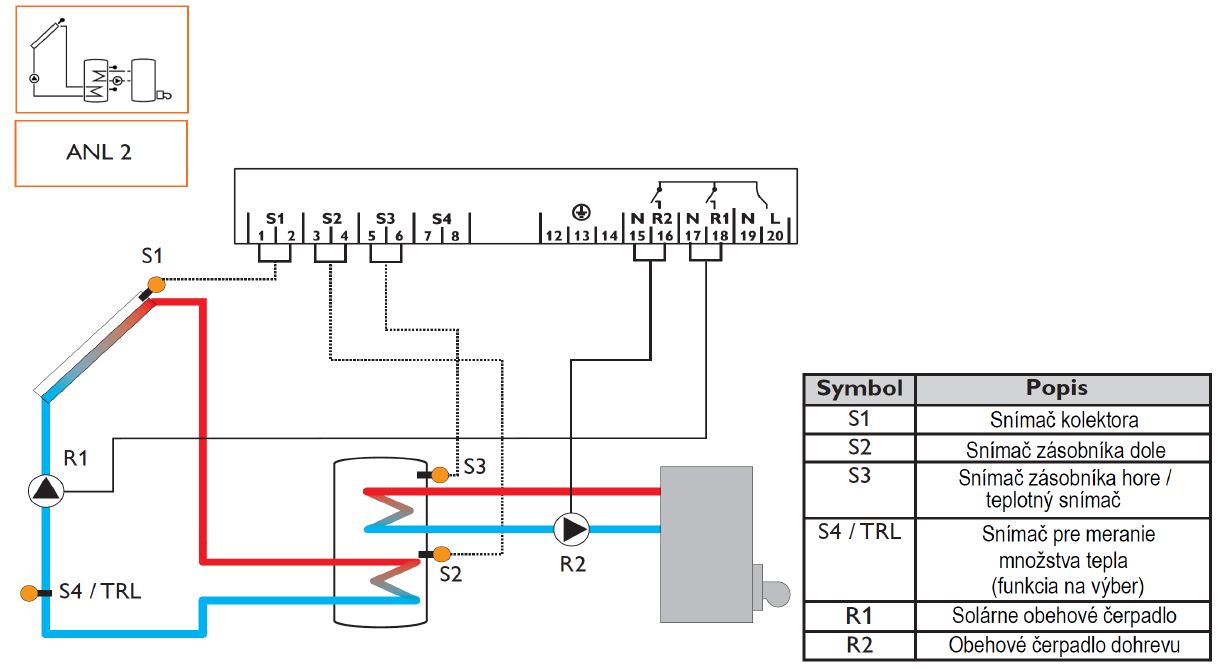

Schéma zapojenia č. 2:

Solárny regulátor pracuje ako pri schéme zapojenia 1, pričom navyše je ním možné ohrievať prostredníctvom konvenčného zdroja tepla horný výmenník tepla. Ak teplotný snímač S3 nasníma nižšiu teplotu vody ako je nastavená, spína so obehové čerpadlo R2 a dochádza o dohrevu teplej pitnej vody v hornej časti zásobníka. Snímač S4 môžeme využiť na meranie množstva vyrobenej tepelnej energia solárnym systémom.
