Herz Commotherm LW-A 10-17

Tepelný výkon:              9,1 – 17,2 kW
Zdroj tepla:                   okolitý vzduch
K dispozícii:                   celoročne
Rozsah použitia.           -16°... +35 °C
Druh prevádzky:           monovalentne bivalentne
Chladiaci prostriedok: R407C
Umiestnenie:                vo vonkajšom prostredí (regulácia a el. rozvádzač v interiéri)

Tepelné čerpadlo Herz commotherm LW-A využíva ako zdroj tepla okolitý vzduch.

Okolitý vzduch je k dispozícii vždy a všade. Prirodzene sa pri využití vzduchu ako tepelného zdroja musia zohľadniť niektoré okolnosti, ktoré sa pri iných tepelných zdrojoch nevyskytujú. V kontraste so zdrojmi - pôdou alebo podzemnou vodou podlieha teplota vzduchu nesmiernemu kolísaniu počas ročných období od teploty -20°C v zime až po +30°C v lete. Tento enormný teplotný rozdiel vplýva samozrejme aj na prevádzku tepelného čerpadla. Využiteľná energia je v zime pri nízkych teplotách menšia ako v lete pri vysokých teplotách, čo je v priamom kontraste s požadovanou potreba tepla na vykurovanie.

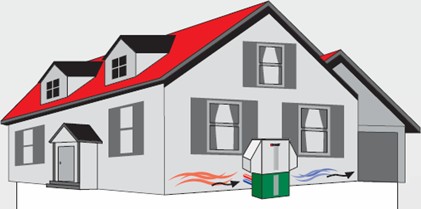

Obr. Schematické znázornenie umiestnenia tepelného čerpadla vzduch/voda

Konštrukcia tepelného čerpadla umožňuje jeho umiestnenie priamo v exteriéri. Okolitý vzduch je nasávaný ventilátorom, prechádza cez výmenník, v ktorom odovzdá teplo a je ďalej vyfukovaný do exteriéru. Vo vonkajšom prostredí je umiestnený kompletný chladiaci modul tepelného čerpadla vrátane obehového čerpadla vykurovania. V interiéri je umiestnený regulátor a elektrický rozvádzač.

Pri voľbe umiestnenia tepelného čerpadla treba zohľadniť fakt, že ventilátor v zariadení vytvára istú hladinu hluku. Preto nie je vhodné umiestniť zariadenie priamo pred okno miestnosti s trvalým pobytom ľudí alebo pred miestnosti určené na odpočinok. Treba dbať na to, aby mohol byť vzduch neobmedzene nasávaný a opäť vyfukovaný. Každá prekážka alebo iné usmernenie prúdu vzduchu znižuje prietok vzduchu cez výparník a znižuje výkon tepelného čerpadla.

Pri prúdení vzduchu cez výparník môže vodná para obsiahnutá vo vzduchu kondenzovať a pri nízkych vonkajších teplotách zamŕzať a pokrývať výparník ľadom, čo vedie k znižovaniu výkonu tepelného čerpadla a zhoršeniu účinnosti.

Teplené čerpadlá Herz využívajú k odmrazovaniu kombináciu 2 systémov podľa nastavenej hodnoty vonkajšej teploty:

- dobeh ventilátora (nad nastavenou vonkajšou teplotou, resp. min. teplotou +7°C) . Výhodou sú nízke nároky na energiu.
- reverzný chod – používa sa pri teplotách pod nastavenú min. teplotu. Výhodou je vysoký výkon pri roztápaní ľadu.

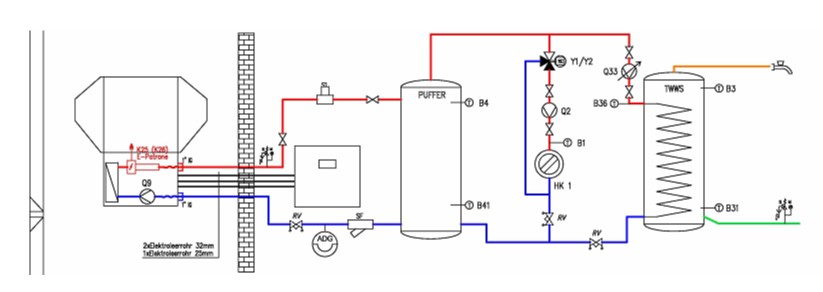

Schéma zapojenia Commotherm LW-A

Herz Commotherm LW-A		10	13	17
Vykurovací výkon pri A2/W35-30	[kW]	9,1	12,5	17,2
Príkon	[kW]	2,57	3,2	4,3
Výkon. číslo COP podľa EN14511 pri A2/W35-30	–	4,0	3,9	4,0
El. prídavné vykurovanie	[kW]	1,5/3/4,5	1,5/3/4,5	1,5/3/4,5
Max. teplota prívod	[°C]	55	55	55
