Solárny regulátor SLR 3.0

Solárny regulátor SLR 3.0

Solárny regulátor SLR 3.0 je kompletný systémový regulátor, čo znamená, že je ním možné riadiť a regulovať:
- solárny okruh
- ohrev zásobníka teplej pitnej vody
- cirkulačné čerpadlo v rozvodoch teplej pitnej vody
- dva zdroje tepla - napr. plynový kotol/elektorkotol a kotol na kusové drevo alebo krb s tepelným výmenníkom
- 1 alebo 2 vykurovacie okruhy (podľa zvolenej schémy) na základe ekvitermickej regulácie
- pomocou doplňujúcich riadiacich modulov (nie sú súčasťou regulátora) je možne riadiť 2 alebo 3 vykurovací okruh (podľa zvolenej schémy) na základe ekvitermickej regulácie alebo ohrev bazénovej vody

Solárny regulátor SLR 3.0 obsahuje 11 základných schém zapojenia solárneho systému a používa sa v solárnych systémoch určených na ohrev teplej pitnej vody, podporu vykurovania a ohrev bazénovej vody ako jediný regulátor pre celý systém zásobovania objektu tepelnou energiou.

Technické údaje:

Vstupy - obsahuje 16 vstupov pre snímače (2 vstupy z toho sú pre diaľkové ovládanie)
Výstupy - obsahuje 12 výstupov - z toho 3 x polovodičové relé a 9 elektromagnetické relé s uzatváracím kontaktom + 1 výstup je bezpotenciálové relé s výmenným kontaktom.
Zásobovanie elektrickou energiou - 220 ..... 240 V
Druh ochrany - IP 20

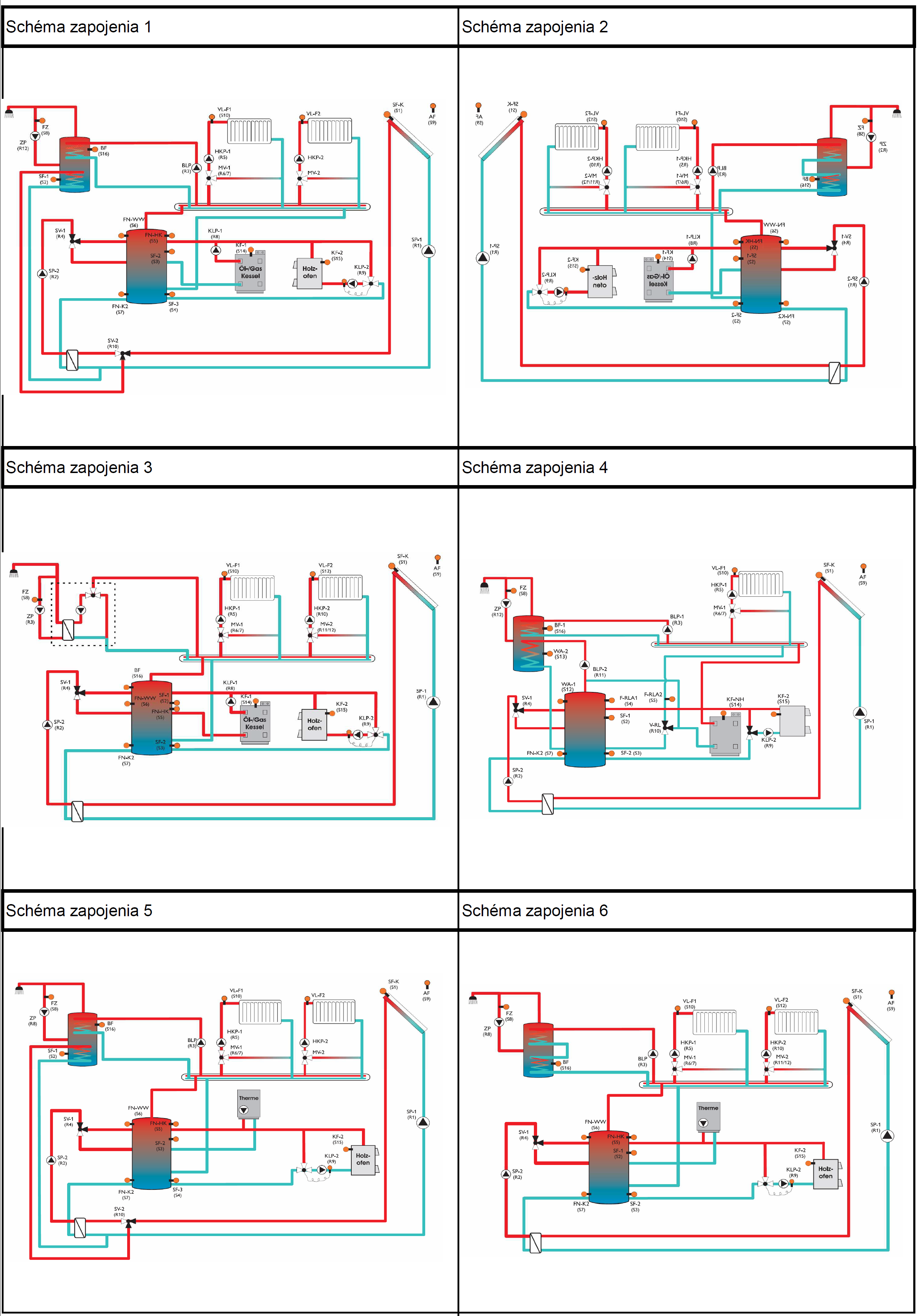

Schémy zapojenia regulátora SLR 3.0
